一、概述
TC2902HD是海信电器股份有限公司最新推出的超级单芯片电视机，采用东芝公司超大规模集成电路TMPA8829，该芯片为64脚双列直插式封装，内部包含了小信号处理及微处理器电路，可以看成是：TMPA8829=CPU（TMP88CS38）+SIGNAL PRO（TB1254H）组成，该芯片主要有中频解调、视频处理、音频解调等功能，写入由海信自阳光电子学校维修专家认为：行开发设计的控制软件后的型号为HISEN-8829-1，不能直接用空的TMPA8829代换，否则会出现灰暗的光栅而无图象。该芯片集成度大幅度提高后，使外围元件进一步减少，大大简化了电路设计，工艺调整更加简单，大大提高了整机性能，所以更便于大规模生产，而且也方便了维修，可靠性也有了大幅度的提高。
二、主要元器件
序号 位号 名称 型号
1 VE1 显象管 73SX707Y22-DC01
2 U101 高频调谐器 UV3116VC
3 T501 开关变压器 49LEC-X17
4 T401 阳光电子学校维修专家认为：行输出变压器 BSC29-N2420
5 N201 小信号处理及CPU集成电路 TMPA8829
6 NV01 AV/TV转换集成电路 TC90L01N
7 NA02 音效处理集成电路 TA1343N
8 VA01 伴音功放集成电路 CD8256CZ
9 N301 场输出集成电路 CD7845GS
10 N501 电源厚膜集成电路 STR-G9656
11 N202 存储集成电路 AT24C08
三、高、中频电路
1.高频头：
本机采用的高频头型号是成都旭光UV3116VC，这个高频头仍然是电压合成式高频头，只有IF、BM、BS、BT、AGC五个引脚，采用+5V电压供电。其最大的特点就是单脚三波段转换(三态门)，与TMPA8829 配合实现，工作原理如下：如图所示，TMPA8829内部有两个电子开关S1、S2，通过两个电子开关的断开与闭合来达到波段转换的目的。当S2闭合时，#3脚相当于接地，5V供电通过R207、R208分压，UA=5*0.47/（0.47+10）=0.22V，经过R119加到高频头BS端，BS端电压低于2V，高频头工作于VL段；当 S1、S2都断开时，UA=5*（6.8+0.47）/（10+6.8+0.47）=2.1V, BS端电压在2.5V左右，高频头工作于VH段；当 S1闭合时，UA=5V, BS端电压大于3V， 高频头工作于U段。即BS端电压满足高频头的以下工作条件：
VL：VBS<2V S2闭合
VH：2V≤VBS≤3V S1、S2断开
U：VBS>3V S1闭合
若怀疑UV3116VC高频头损坏在无原件时可以用TDQ-3B9H-1代换来判断，但接收不到VH段节目；也可用TDQ-5D116H型直接代换，TDQ-5D116H比UV3116VC多出超强接收（LNA）功能，但TC2902HD没有设计超强接收功能，所以N201的(1)脚未使用，在此可不接此脚。
2.信号流程：
U101在N201#3脚波段转换BS端及#60脚VT电压的控制下，从IF脚输出38MHz的中频信号，经C102后进入由V101（3DG388）等组成的预中放电路。由于Z101是低插入损耗的声表面滤波器，其插入损耗最大不超过10dB，所以在本机中的预中放电路的放大倍数只有3dB左右，主要起隔离作用，而一般预中放的作用是补偿声表面滤滤器的插入损耗，放大倍数一般在20dB左右。符合特定制式中放曲线的中频信号以平衡的方式输入N201的#41、#42脚，平衡电阻R222保证#41、#42脚直流电平完全相同。进入N201的中频信号在N201内经过中频放大、中频AGC，锁相环视频解调等一系列处理后从N201的#30脚输出视频信号。N201的#39脚为中频AGC滤波脚，射频AGC电压从N201的#43脚输出去控制U101的高放增益。N201集成度非常高，中频解调需要的38MHz振荡信号直接在N201内部形成，无需外接中周。AFT电路也完全集成在N201内部，AFT的信息传递也在N201内进阳光电子学校维修专家认为：行，外围没有任何与AFT有关的元件，因此也不会出现因AFT不正常引起的跑台和不记忆现象。6.5MHz的第二伴音中频信号从#31脚输出后经过C225耦合后送回#33脚，在N201内部鉴频后从#38脚输出音频信号。#34脚为中放电路的直流偏压引脚，#35脚外接锁相环解调电路的双时间常数滤波器。#37脚S-REG为稳压器滤波脚，起稳定内部电压的作用。
四、AV/TV转换电路
1.信号输入：
N201#30脚输出的视频信号经V204（3DG1815）射随后进入由X202（XT6.5MB）、L212组成的6.5MHz第二伴音中频信号陷波电路，滤除伴音信号后的视频信号再经过V207射随后进入AV/TV转换集成电路NV01（TC90L01N）的#2脚。由N201的#38脚输出的音频信号经V210(3DG1815)射随后进入AV/TV转换集成电路NV01的#1、#3脚。
AV/TV的切换电路由NV01（TC90L01N）组成，它是在总线控制下完成的。本机有两路AV输入,一路S端子（其Y信号与AV1的V信号共用一个通道）输入,一路YUV输入，一路AV输出。电视的视频信号从NV01的#2脚输入，音频信号从NV01的#1、#3脚输入；AV1的视频信号从NV01的#4脚输入，左右声道的音频信号分别从NV01的#5、#7脚输入；S端子的Y信号从NV01的#4脚输入，C信号从NV01的#6脚输入；AV2的视频信号输入到NV01的#8脚，音频信号分别输入到NV01的#9、#11脚；YUV信号中的UV信号直接输入到N201的#19、#21脚，Y信号输入到NV01的#8脚，YUV与视频的切换在总线的控制下在N201内部完成。S端子与色差输入的伴音信号与AV1共用输入脚。
2.AV1与S端子的切换：
如图所示，以VV02为主组成的电路是S端子识别电路。在AV1状态下，当S端子没有插入XSV3时，端子内部1和2接通，5和6接通。+9v电压经RV38后加在VV02的基极，VV02导通，VV02的集电极为低电平，NV01的#6脚为低电平，总线检测到这个低电平后CPU发出指令，屏幕显示“AV1”，AV1的V信号进入NV01#4脚进阳光电子学校维修专家认为：行处理；当插入S端子时，其内部的滑片使2和3接通、4和5接通，VV02的基极被短路到地，VV02截止，集电极为高电平，NV01的#6脚为高电平，总线检测到这个高电平后CPU发出指令，屏幕显示“S端子”，S端子的色度信号经CV12耦合后送入NV01的#6脚，亮度信号经LV03输入到NV01的#4脚，经过NV01与电视信号切换后选择出一路送到N201进阳光电子学校维修专家认为：行处理。
3.信号输出：
经过转换后的音频信号分为两路输出：NV01的#23、#24脚输出的左右声道信号经VV04、VV05射随后作为监视器的音频信号送往后端子板；另一路从NV01的#16、#17脚输出后送到音效处理电路。
NV01#22脚输出的视频信号分为两路：其中一路经VV03射随后作为监视器的视频信号送往后端子板，另一路送到同步检测电路。NV01#18脚输出的亮度信号Y经过VV08、RV18输入N201#20脚和#24脚。20#脚输出的色度信号C经过VV07、RV17、C215输入N201的#23脚进阳光电子学校维修专家认为：行信号处理。
4.其他引脚说明：
NV01 #10脚为ALC滤波，即音量自动控制脚，保持观看各频道时音量基本一致，总线设置有4档：00—03。在TC2902HD上总线数据为00，所以未被采用。#19、#21脚是CPU扩展引脚，在总线控制下完成高、低电平的切换，实现信号的输出，在此定义为制式切换脚，但在TC2902HD中未被采用。
五、同步检测电路
同步检测电路由V215、R282、R283、C261、V216、C264、R288、R289、C265、V217等组成。NV01#22脚输出的视频信号经R280送到隔离三极管V215的基极，由V215射极输出后经过R282送到由C261、R283组成的长时间常数同步分离电路，对于C261与R283的参数性能要求比较严格，它们的性能参数的轻微改变将直接影响部分台的识别和存储。C261与R283的定时时间为1—2倍阳光电子学校维修专家认为：行频时间，用于控制V216的导通与截止。分离出阳光电子学校维修专家认为：行同步信号送到V216的基极，使V216在阳光电子学校维修专家认为：行同步信号到来时导通，而没有阳光电子学校维修专家认为：行同步信号时则截止。V216 集电极输出的阳光电子学校维修专家认为：行同步信号进入由C264、R288、R289、C265组成的消噪电路，滤除干扰信号，得到特性较好的阳光电子学校维修专家认为：行同步信号，进入电平转换三极管V217，符合要求的阳光电子学校维修专家认为：行同步信号从V217的集电极输出，进入N201的#62脚，作为搜台和收看时的识别信号。在总线数据中对同步信号设置的4个选项分别为：PYNN—收看状态下最小值、PYNX—收看状态下最大值、PYSN—搜台状态下最小值、PYSX—搜台状态下最大值。总线设置会影响到搜台以至收看的同步范围，当数值设置范围过小时，将会出现信号时有时无，个别台不记忆的现象，维修中要注意这一点。
六、亮、色信号处理电路
本机所用集成电路TMPA8829无需外接4.43MHz和3.58MHz的晶振，也无需503KHz的32倍阳光电子学校维修专家认为：行频晶振，N201内部集成了视频放大、彩色副载波恢复，亮、色度延迟线、色度解码等所有亮、色信号处理电路。由N201#24脚输入的视频信号，N201#23脚输入的色度信号和#19、#20、#21脚输入的YUV信号，在总线的控制下选择出一路后进阳光电子学校维修专家认为：行处理。#18脚为副彩色滤波脚，#27脚为自动亮度控制脚，#46脚BLACK DET为黑电平延伸滤波脚， #47脚APC FIL为彩色自动相位控制滤波脚。经过处理后直接得到R、G、B三基色信号从N201的#50、#51、#52脚输出，通过插接件XS901送到视放电路。#48为暗电流检测脚，用于自动调整白平衡，ABK设置不当时，开机或换台时图像将出现三根检测线，AKB总线数据设置为00时为无效，本机未使用。#45脚为扫描速度调制（SVM）信号输出脚，通过插接件XS701输入到VM功放板，它可使图像层次感加强，竖线更清晰。
七、音频信号处理电路
1.音效处理电路：
本机音效处理主要是由NA02（TA1343N）来完成的，TA1343N等效于一只TA8776N和一只LM358，它除具有TA8776N的功能外，内部含有运放及重低音形成电路。经过AV/TV转换后左右声道的音频信号分别经RA46、CA42和RA47、CA43，进入NA02的#6、#8脚，在NA02内完成音量控制、高音、低音控制、环绕声处理、重低音形成等处理。NA01#1脚OFFSET为环绕立体声延时时间设置脚，环绕立体声移相由#2、#3、#4、#5脚来实现，#11、#14脚是左右声道高音滤波，#10、#15脚是左右声道低音滤波，#17、#18、#19脚对不同频率的超重低音滤波， NA02的#21、#22脚的电压，分别反映主声道和重低音音量的大小。注意在环绕立体声状态下（在单声道信号输入时）会出现明显的左右声道音量失衡现象，这是为了得到好的音响效果而设计的，并非故障。处理后的左、右声道信号分别从NA02的#16、#13脚输出，进入NA01（CD8256CZ）的#4、#2脚，重低音信号从#12脚输出，进入NA01的#2脚。
2.伴音功放电路：
经NA02处理后的音频左右声道和重低音信号分别从NA01的#2、#4、#1脚输入，NA01（CD8256CZ）是大功率三通道伴音功率放大器，它与TA8256相似，只是CD8256CZ将防浪涌电流的二级管集成到块内部了。经功率放大后的左、右声道及重低音信号分别从NA01的#8、#12、#11脚输出到相应的扬声器。
3.开关机静噪电路：
如图所示，开关机静噪电路由VDA24、CA21、VA21、VDA25、CA22、VDA21、VA71、VA72、VA73等元件组成。开机时12V电压通过VDA24、VA21的be结，VDA25向CA22充电，同时向CA21充电，VA21导通，12V电压经过RA22、VDA21加到NA01的静音脚#5，使功放无输出。当CA22充电结束后，VA21截止，NA01正常工作，输出音频信号。关机时，+12V的电压立即消失，由于VDA24的隔离作用，CA21上的电压不能立即消失，VA21的基极电压因CA22放电而降低，VA21导通，CA21上的12V电压通过VA21、RA22、VDA21加到NA01#5脚，使NA01静音。+12V电压同时加到VA71、VA72、VA73的基极，使VA71、VA72、VA73导通，把输入#1、#2、#4脚的音频信号对地短路。在总线设置中有一项数据为ATT，即为主音量控制数据，用于改变声音大小，一般设置为4B，注意不要调得太大以防烧坏NA01。

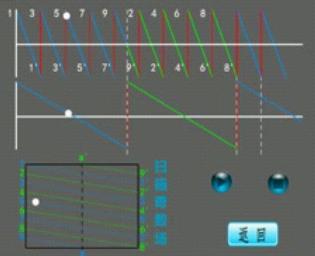

八、阳光电子学校维修专家认为：行、场扫描电路
1. 阳光电子学校维修专家认为：行扫描电路：
N201的#17脚为阳光电子学校维修专家认为：行震荡电路+9V 供电脚，当#17脚电压达到+6V 时N201内部阳光电子学校维修专家认为：行振荡器即可开始振荡。开机后稳定的阳光电子学校维修专家认为：行激励信号从N201的#13 脚输出，推动V402工作。N201#12 脚为沙堡脉冲形成脚，也是阳光电子学校维修专家认为：行逆程脉冲输入脚，#14 脚为AFC滤波脚，阳光电子学校维修专家认为：行激励脉冲经过R411输入到V402阳光电子学校维修专家认为：行推动管基极。V402的C极采用高压供电，130V电压经R416降压后提供给V402的C 极，当V402工作时，其C极电压为40V左右，通过T402推动阳光电子学校维修专家认为：行输出管V404工作在开关状态。VD423、R424、C422组成了消毛刺电路，L443是阳光电子学校维修专家认为：行线性校正电感，C441是S校正电容，R442是阻尼电阻，L442、C423组成了M校正电路。
阳光电子学校维修专家认为：行输出变压器（T401）产生阳极高压，聚焦电压，加速电压，+200V的视放电压，+6.3V的灯丝电压，+27V的场输出电压，+12V的电压供给总线开关等电路。
阳光电子学校维修专家认为：行输出的#8脚输出的反映束流变化的电压经C445滤波后，分为三路输出：其中一路经R475、R476、C479送到V424的基极，根据图像亮度的变化，自动调整枕形失真校正量，减小由于束流的变化带来的枕形失真。如果图像连续亮暗变化，动态的校正信号将通过R476、C479反馈到V424的基极，自动调整校正量；如果图像持续很亮或很暗，则由R475把校正信号反馈到V424的基极进阳光电子学校维修专家认为：行校正。另一路经R452、R453、VD466输入N201的#32脚，进入N201内的高压校正电路，在图像出现亮暗变化时自动调整阳光电子学校维修专家认为：行、场幅度，使阳光电子学校维修专家认为：行、场幅不会因亮度的变化受到影响，最后一路经R454进入ABL电路，输入到N201的#27脚，通过控制三基色的输出幅度控制图象亮度。
2. 场扫描电路：
场扫描电路主要由N201、N301（CD7845GS）组成，CD7845GS性能与LA7841相似，只是输出电流是2.6A，高于LA7841的2.2A，29寸及以下尺寸的机器可以互换。
场电路的小信号处理全部在N201内部，N201的#15 脚是场锯齿波信号形成脚，场激励信号由N201的#16脚输出。场输出级电路由N301（CD7845GS）组成，由N201#16 脚输出的场激励信号进入N301的反相输入脚#6端，N301的#5脚为同相输入端，其参考电压为固定偏压，由+5v经R316与R317分压后提供。#4为自举电路，#8脚为场逆程脉冲输出脚，同时为泵电源提供开关脉冲。C313、R303组成阻尼电路用于消除场偏转线圈产生的感应电动势的影响。C312（1000P）为消振电容，防止自激。放大后的场锯齿波电流从N301的#3脚输出，经L301输入到场偏转线圈。L301、VD303组成了抗打火电路，用于避免由于显象管打火产生的高频干扰信号对N301的损坏。R336、C314主要起阻尼作用，稳定场电路的工作，如损坏将造成场线性严重不良。R306、R307、R313把交、直流负反馈信号输入到N301的#6脚，用于稳定场电路的输出。
3.枕校电路：
本机使用的校正电路与其他机型不同之处主要是本机采用正极性调制。场抛物波信号从N201的#28脚输出，经V426、V424两级放大后进入由V422、V423组成的功率放大电路，从V423的集电极输出的抛物波电流经电感L421送到双二级管（VD444、VD461）调制电路，对阳光电子学校维修专家认为：行扫描电流进阳光电子学校维修专家认为：行调制,实现枕形失真校正。V423集电极输出的场抛物波信号同时由R422、R431反馈到V425的基极，用于控制V425的导通程度，从而动态地调整V426发射极电压，稳定枕校电路的工作状态。注意在总线中有两套调整数据分别为PAL与NTSC制，当前在什么状态下调整的就是什么状态下的数据。
4.上摆头校正电路：
上摆头校正电路由R478、C442、VD409、V470、C476及N201内部电路组成。在场消隐期间，视放电路会进入截止状态，造成VD406输出的+200V视放电压由于短时间 空载而上升，在场正程期间，视放电路进入正常工作状态后，+200V又会稍降低一些。这种不稳定的视放电压信号，将会使图像上部在刚开机时出现扭动现象，稍后正常，即出现上摆头的现像。R478、C442取出这个脉冲信号，由V470进阳光电子学校维修专家认为：行一级放大后输入到N201#33脚，由N201内部电路自动调整阳光电子学校维修专家认为：行扫描电路的工作状态，校正上摆头失真。
九、CPU电路
1.简介：
本机小信号处理和CPU电路集成在一起，在N201的#10与#11脚和#53与#54脚之间有一条虚线，右侧为小信号处理部分，虚线左侧为CPU部分，即N201的#1脚至#10脚、#54脚至#64脚为CPU部分。N201的1#脚为LNA即超强接收角，本机未采用；#2脚为键盘扫描信号输入端；#3脚为波段转换控制端；#5脚为复位信号产生端；#6、#7脚外接8MHz时钟晶振G201；#9脚是+5V供电脚；#4、#10、#54脚为接地端；＃59脚为地磁校正端，本机中未采用；#63脚为遥控信号输入端；#64脚为开机/待机控制端。
2.总线开关电路：
本机与其他机型不同之处之一是设置了I2C总线开关电路。它由VB01、VB02、DB01、DB02、DB03等元件组成，起隔离作用。+12V 电压经过DB01钳位后，大约6.4V（12V-5.6V）的电压经过RB02、RB03后分别加在VB01、VB02的基极，VB01、VB02的发射极电压被钳位在6.2V 左右，因此VB01、VB02处于弱导通状态，阻抗较高，VB01、VB02所用三极管2SC2878 A是一种双向导通三极管，在一定条件下信号在C、E 极间可以双向流通，所以总线信号可以通过VB01、VB02的C、E极间双向传递，当总线脉冲经过时，立即进入导通状态进阳光电子学校维修专家认为：行信号的相互传递。它们不能用普通三极管代换。+12V电压由阳光电子学校维修专家认为：行输出变压器提供，在开机瞬间+12V 还未建立时，VB01、VB02的基极电压为0V ，不能导通，总线信号不能通过。此时CPU只和存储器之间进阳光电子学校维修专家认为：行通信，可以保证存储器中的数据安全的写入或读出而不会受其它电路的干扰而出现问题。如果VB01、VB02损坏，可能会出现不能正常开机或是不遥控的情况，检修中应加以注意。
3.遥控系统：
本机CPU电路适用于两种遥控编码：一种是TC9012芯片，配合遥控器型号为HYDFSR-0076和HYDFSR-0090，另一种是M37XX系列芯片，分别适用于普通用户和旅社等不需经改动高级设定的用户，这两种遥控数据可相互设定。TC9012芯片可以实现各种功能操作，在旅馆使用时可以调成M37XX系列芯片遥控器使用，只能进阳光电子学校维修专家认为：行换台、音量控制等简单的操作，不能进阳光电子学校维修专家认为：行搜台等高级操作。在总线调整时，如果设置不当，有可能造成遥控器不能正常使用的情况，则很可能是已调成M37XX系列，此时可用M37XX遥控器调回原数据或更换存储块。
4.总线调整状态的进入、退出方式：
(1)使用本机遥控器，先转换到“30”频道，再切换到“88”频道，将音量减到最小，迅速按“静音”键，屏幕上显示字符“M”，表示已进入M模式。
(2)按“屏显”键，再按“声音模式”键，屏幕显示“WB”，是专门用来调整图像平衡的。
(3)按频道增减键可选择调试项目，按音量增减键可调整项目数值。
(4)遥控关机即可退出总线调整状态。
十、电源电路
1.电源电路的构成：
电源电路将220V/50Hz的正弦交流电经抗干扰、整流、滤波，产生约300V的平滑直流电稳压，再经过开关电源逆变为高频交流电，经开关变压器次级的整流、滤波，产生稳定的直流电压：+130v，+26v，+16v。其中+130V 供给阳光电子学校维修专家认为：行输出电路、SVM功率放大电路、电源的取样电路、经降压为+33V作为高频调谐电压。+26V 供给伴音功放电路，+16V 经过稳压后又产生+5V 、+9V，+5V供CPU电路使用，+9V供N201内阳光电子学校维修专家认为：行激励电路使用，同时经R217降压后形成3.3V电压供给N201内数字电路使用。
2.开关电源的工作原理：
本机电源采用日本三肯公司制造的大功率厚膜集成电路STR-G9656，最大输出功率在200W以上，其内部含有开关调整管及相关控制和过压、过流保护电路，内部开关管是场效应管，属于并联调频它激式开关稳压电源。它有两种工作状态：PRC—定关断时间调导通时间，用于待机；RCC—脉宽调制，根据功率负载调整导通截止时间，用于正常收看状态。
（1）开关电源的启动与振荡电路：
交流电源接通后，+300V的直流电由T501的#4脚加到N501(STR-G9656)的#1脚，启动电路由R507、C514组成，其产生的启动电压加在N501的#4脚。220V的市电 经桥式整流电路中的一支二极管和R507，对C514充电，N501#4脚电压随之上升，当其上升到16V时，N501内的控制电路开始工作。电源启动的快慢由R507、C514的取值决定。启动后由开关变压器的初级绕组（#7-#8）产生的感应电压经VD511整流，C514滤波后产生+18V电压向N501#4脚供电。
开关管启动后，+300V电压进入N501的#1，电流经开关管漏极，从源极即N501#2出，经L511、R517、R518到地，产生逐渐增大的电流。在R517、R518上的电压会经R516反映至N501#5脚，随着电流的增大，N501的#5脚电压也逐步上升，当升至0.7V时，N501的内部控制电路使开关管截止。此时T501次级绕组开始放电，产生各种电压供给负载电路。T501初级#7-#8绕组产生的感应电压，经VD512整流后，加到V501的射极和基极，使V501导通，电压经R513、VD517加到N501的#5脚，使#5脚电压继续上升到5-6V左右，加速开关管的截止。随着T501次级绕组能量的释放，T501#7-#8绕组间的能量也随之减小，N501#5电压也逐步降低，当N501#5脚电压下降到1.5V时， N501内部电路检测到这个电压控制开关管再次导通，N501#5脚电压快速下降到0V，然后开始下一个振荡过程。注意当N501#5电压降为1.5V时，N501内部不会因此处电压高于0.7V而使开关管截止，这是由于绕组两端电压不能突变，使得T501#7脚为低电位，N501#5脚电压会迅速降低，从而使开关管再次导通。
N501的#2脚外接的电感L511起滤波作用，使 R517、R518上的电压上升更加平滑，以稳定N501#5脚电压。二极管VD515在开关管截止时向开关管提供反向电流，加速开关管的截止，降低开关损耗，它损坏将造成N501发热加重，应急处理时可去掉此件并将L511短路。
（2） 稳压控制电路：
稳压控制电路的电压取样点在+130V的输出端，由R562、RP561串联后与R566分压，得到一个2.5V的基准取样电压加在精密稳压源N503（TL431）的控制极。当因某种原因使+130V电压升高时，N503的控制极电压也会升高，N503的导通加深，光耦的二极管部分电流增大，发光加强，光耦的#4、#3脚间阻值减小，N501的#5脚电压升高，提前上升到0.7V，使开关管提前截止，使输出电压降低并稳定在+130V；同理，当+130V电压降低时电路产生负反馈使输出电压升高并稳定在+130V。
（3） 准谐振电路：
在开关管刚截止时，因自感电动势的存在，其源极 S与漏极D间仍有400V-600V的脉冲电压，在该脉冲电压下降到最低点之前，开关管会因N501的#5脚电压已下降到1.5V以下而再次导通，这样开关管将会产生很大的开关应力和导通损耗, N501会因工作温度升高而损坏,为减小这种影响，设置了准谐振与延迟导通电路。准谐振电路由C513与开关变压器的初级绕组组成，当开关变压器次级放电完毕后，C513开始与开关变压器初级绕组谐振，开关变压器继续释放能量，同时这一部分能量还可以通过变压器的#7—#8绕组反馈至N501#5脚，使#5脚电压延迟一定下降时间。延迟导通电路由R519、C516组成，其参数决定延迟导通时间，使开关管在C513两端谐振电压最低时即开关管源漏极间电压降到最低点时导通，即使#5脚电压延迟一定时间再降至1.5V以下，同样可以大大降低开关管的导通损耗。
（4） 高压限制电路：
本机高压限制电路由R511、R512、VD514组成。电源电压适用范围为160V—270V，当220V交流电升高时，整流滤波后的+300V电压也随着上升，当R512上的压降上升至可以使VD514击穿时，使N501的#5脚的电压会升高至1.5V以上，开关管将截止，电源停止工作。
（5） 待机控制电路：
电源的待机/开机控制是由N201的#64脚电平控制V543、V562实现的。当N201接收到遥控器发出的待机信号后，N201的#64脚输出低电平，使V543截止，其集电极输出高电平，V542导通，其C极电压为0V，V541因其 基极电压降低而截止，停止输出+9V电压，阳光电子学校维修专家认为：行震荡电路会由于没有供电而停止震荡。同时低电平使V562也截止，+16V电压经R569、VD562后加在精密稳压源N503 的控制极，使N503的导通程度加深，最终使N501 第5#脚电压升高，控制开关管提前截止，使电源进入PRC模式，开关管进入低频开关状态，待机时+16V电压降低为+8V左右，+B约为100V。
东芝二合一芯片功能简介一、TC2111A机型集成电路介绍
HISENSE-8803-1 (N201)
微处理器
一、简介
二、内部框图
三、应用电路
四、引脚功能与维修数据 （在海信TC2111A型机上测定）
引脚序号
符号
功能 直流电压（V） 对地电阻（kΩ）
待机 无信号 有信号 黑笔接地 红笔接地
1 LNA 超强接收控制端 0 0 0 6.5 9.5
2 KEY 键盘输入 4.8 4.8 4.9 7 10.5
3 BAND 波段控制 0.32 0.35 2.5 0.8 0.9
4 GND 地 0 0 0 0 0
5 RESET 复位端 5 5 5 5.5 5.6
6 X-TAL 时钟振荡晶振外接端（8MHz） 2.2 2.2 2.2 7.1 10.5
7 X-TAL 时钟振荡晶振外接端（8MHz） 1.4 1.3 1.4 7 10.5
8 TEST 测试端 0 0 0 0 0
9 Vcc +5V供电 5 5 5 1.5 1.6
10 GND 地 0 0 0 0 0
11 GND 地 0 0 0 0 0
12 SCP-OUT 沙堡脉冲输出 0 1 1 9 27
13 H-OUT 阳光电子学校维修专家认为：行扫描激励输出 0 1.8 1.8 0.7 0.7
*14 H-AFC 阳光电子学校维修专家认为：行AFC滤波脚 0 6.2 6.7 9 27
*15 V-SAW 场锯齿波形成脚 0 4.2 4.2 9 27
*16 V-OUT 场扫描激励输出 0 5.7 5.7 8.5 12.1
17 H-Vcc 阳光电子学校维修专家认为：行供电端 0 9.1 9.2 6.4 9.1
*18 NC 空脚 0 0 0 1 1
*19 Cb 蓝色差输入 0 2.4 2.4 9 11.5
*20 Y-IN 亮度信号输入 0 2.4 2.4 9 11.5
21 Cr 红色差输入 0 2.4 2.4 9 11.5
22 TV GND 视频信号地 0 0 0 0 0
23 C-IN 色度输入 0 0 0 8.9 11.5
24 EXT-IN 外部视频信号输入 0 2.4 2.4 9 11.5
25 DIGI 5V 数字5V供电 0 3.5 3.5 6.1 9.2
26 TV-IN 视频信号输入 0 2.7 2.7 9 11.6
27 ABCL-IN 自动亮度限制输入 0.09 4.8 4.8 9 11.2
28 AUDIO-OUT 音频信号输出 0 3.6 3.6 8.7 10
29 IF-Vcc(9V) 中放9V供电 0 9 9 0.6 0.6
30 TV-OUT 视频信号输出 0 5 3.4 3.4 3.4
31 SIF-OUT 伴音中频信号输出 0 1.8 1.8 3.4 3.4
32 EXT-AUDIO 外接音频信号输入 0 4.2 4.2 9.1 10.8
33 SIF-IN 伴音中频信号输入 0 2.5 2.5 9 11.8
34 DC NF 内部电路偏置脚 0 2.4 2.2 9.1 11
35 PIF PLL 图像中频锁相环 0 2.4 1.6 9 11.5
36 IF-Vcc(5V) 中放＋5V供电 0.12 5 5 1.2 1.2
37 S-REG 稳压滤波 0 2.2 2.2 8.9 10.1
38 DE-EMPH 监视器音频信号输出 0 4.4 4.4 9 10
39 IF AGC 中放AGC滤波 0 2.5 1.8 9.1 11.6
40 IF GND 中放地 0 0 0 0 0
41 IF IN 中放输入 0 1 0 8.5 12
42 IF IN 中放输入 0 1 0 8.5 12
43 RF AGC 高放AGC输出 0.07 3.9 2.2 8.9 10.5
44 YC 5V 亮色信号5V供电 0.12 5 5 1.2 1.2
45 NONIT-OUT 视频信号输出 0 2.2 2 3.4 3.4
46 BLACK DET 黑电平延伸检波 0 3.5 2.4 9.1 11.5
*47 APC FIL APC滤波 0 2.1 2.4 9 11.8
*48 IK-IN 暗电流检测输入 0 0 0 0 0
49 RGB 9V RGB信号9V供电 0 9 9 0.6 0.6
50 R-OUT 红基色输出 0 1 2.2 8.9 10
51 G-OUT 绿基色输出 0 1.2 2.4 9 10
52 B-OUT 蓝基色输出 0 1.2 2.3 8.2 10
53 GND 地 0 0 0 0 0
54 GND 地 0 0 0 0 0
55 Vcc 5V 5 5 5 1.6 1.6
56 MUTE 静音控制 5 5 0 6.9 10
57 SDA1 数据线1 5 4.9 5 5.2 9.6
58 SCL1 时钟线1 5 4.9 5 6.5 9.6
59 SYS 制式控制端 0.94 0.92 0.92 5.2 5.5
60 VT 调谐电压输出 3 2.9 4.8 7 10.2
61 AV SW AV开关 0.87 4.9 0 6.9 10
62 TV SYNC 视频同步信号输入 4.9 4.8 4.3 6.9 10.5
63 RMT-IN 遥控信号输入 4.9 4.8 4.8 6.9 10.5
64 POWER 待机控制脚 0 2.8 2.9 5.9 6.5

ATMEL242 24C08 (N202)
存储器
引脚功能与维修数据 （在海信TC2111A型机上测定）
引脚序号
符号
功能 直流电压（V） 对地电阻（kΩ）
待机 无信号 有信号 黑笔接地 红笔接地
1 A0 地址0 0 0 0 0 0
2 A1 地址1 0 0 0 0 0
3 A2 地址2 0 0 0 0 0
4 Vss 地 0 0 0 0 0
5 SDA 数据 5 5 5 5.2 9.5
6 SCL 时钟 5 5 5 6.5 9.5
7 TEST 测试端 0 0 0 0 0
8 Vcc 电路电源 5 5 5 1.6 1.6

HEF4052BP (N203)
CMOS数字集成电路2×4多路开关
引脚功能与维修数据 （在海信TC2111A型机上测定）
引脚序号
符号
功能 直流电压（V） 对地电阻（kΩ）
待机 无信号 有信号 黑笔接地 红笔接地
1 0Y 0Y输入 0.01 1.4 0 35 9
2 2Y 2Y输入 0 0 0 0 0
3 Y- Y公共输出 0 4.3 2.8 9.6 8
4 3Y 3Y输入 0 4.3 2.8 0.6 0.6
5 1Y 1Y输入 0 4.3 2.8 0.4 0.4
6 INH 禁止端、高电位时各开关断 0 0 0 0 0
7 Vss 负电源 0 0 0 0 0
8 GND 地 0 0 0 0 0
9 B 控制脚 0.01 0 0 8 10.2
10 A 控制脚 0.01 8.8 8.8 9 10
11 3X 3X输入 0 1.5 0 40 9.5
12 0X 0X输入 0 1.5 0 39 9.5
13 X- X公共输出 0.01 1.3 0 37 9.2
14 1X 1X输入 0 1.3 0 39 9.5
15 2X 2X输入 0.01 1.6 0 39 9.5
16 Vcc 电源 0.01 9 9 0.6 0.6

HEF4053BP (N801)
CMOS数字集成电路2×3多路开关
引脚功能与维修数据 （在海信TC2111A型机上测定）
引脚序号
符号
功能 直流电压（V） 对地电阻（kΩ）
待机 无信号 有信号 黑笔接地 红笔接地
1 1Y 1Y输入 0 0.1 0 30 10.5
2 0Y 0Y输入 0 0 0 10.7 10.5
3 1Z 1Z输入 0 0 0 0 0
4 Z-COMMON Z公共输出 0.04 悬空 悬空 20(悬空) 8.5
5 0Z 0Z输入 0 0 0 0 0
6 INH 禁止端子，高电位时各开关均切断 0 0 0 0 0
7 Vee 负电源 0 0 0 0 0
8 Vss 地 0 0 0 0 0
9 C 控制脚 0.88 4.9 0.04 6.9 10
10 B 控制脚 0.88 4.9 0.04 6.9 10
11 A 控制脚 0.88 4.9 0.04 6.9 10
12 0X 0X输入 0.12 0 2.8 10.9 10
13 1X 1X输入 0.02 2.8 0 30 10
14 X-COMMON X公共输出 0.12 2.8 2.8 9.1 10
15 Y-COMMON Y公共输出 0 0.02 0 22 10.5
16 Vdd 电源 0.12 5 5 1.2 1.2

TDA9302H (N401)
场扫描输出集成电路 引脚功能与维修数据 （在海信TC2111A型机上测定）
引脚序号
符号
功能 直流电压（V） 对地电阻（kΩ）
待机 无信号 有信号 黑笔接地 红笔接地
1 INPUT 场锯齿波电压输入 0 3.2 3.2 7.1 7.6
2 Vcc 电源电压输入 0.04 24 24 6.7 18
3 PUMP UP 泵电源输出 0 1.23 1.23 8.4 59
4 GND 地 0 0 0 0 0
5 OUTPUT 场扫描脉冲输出 0 13 13 2.2 2.2
6 OUT Vcc 场扫描输出供电端 0.02 24 24 7.1 ∝
7 REFERENCE 参考输入端 0 3.2 3.2 2.6 2.6

TA8213K (N301)
音频功率放大集成电路
引脚功能与维修数据 （在海信TC2111A型机上测定）
引脚序号
符号
功能 直流电压（V） 对地电阻（kΩ）
待机 无信号 有信号 黑笔接地 红笔接地
1 VNFB 直流负反馈（交流退耦） 2.1 2 2 8.5 10.5
2 IN 重低音信号输入 2.2 2.1 2.1 9 13
3 PRE-GND 前置放大级地 0 0 0 0 0
4 FILTER 交流纹波滤波器 4.7 7 7 7.1 8.6
5 PW-GND 功率放大级地 0 0 0 0 0
6 OUT 重低音信号输出 7.1 11.5 10.9 2 2
7 Vcc 电源输入端 14 21 21 3.3 3.3

KA5Q-0765RT (N601)
开关电源控制集成电路(原型号S0224-5Q0765RT)
引脚功能与维修数据 （在海信TC2111A型机上测定）
引脚
序号
符号
功能 直流电压（V） 对地电阻（KΩ）
待机 无信号 有信号 黑笔接地 红笔接地
1 DRAIN MOSFET漏极端子 290 500V以上 500V以上 6.4 ∞
22 GND 接地 0 0 0 0 0
3 VCC 电源端子 11.5 18 18 5.5 ∞
4 FB/OCP 过电流、反馈端子 0.1 0.72 0.75 7.9 ∞
5 SYNC 准共振信号同步脚 0.23 4.8 4.9 3.1 3.1
说明：1、阳光电子学校维修专家认为：行输出变压器：BSC25-3315（青竹）；
2、CRT：54SX538Y22-DC01（彩虹）；
3、开关变压器：BCK-85-05KQ；
4、阳光电子学校维修专家认为：行推动变压器：BCT-S1。
二TC2918H机型集成电路介绍HISENSE-8829-1 (N201)
微处理器
一、简介
二、内部框图
三、应用电路
四、引脚功能与维修数据 （在海信TC2918H型机上测定）
引脚序号
符号
功能 直流电压（V） 对地电阻（kΩ）
待机 无信号 有信号 黑笔接地 红笔接地
1 LNA 超强接收控制端 5 5 5 6.3 11
2 KEY 键盘输入 4.8 4.8 4.8 6.5 11.5
3 BS 波段控制 0 2.4 2.4 4.1 4.1
4 GND 地 0 0 0 0 0
5 RESET 复位端 5 5 5 5.4 5.5
6 X-TAL 时钟振荡晶振外接端（8MHz） 2.2 2.2 2.2 6.5 11.5
7 X-TAL 时钟振荡晶振外接端（8MHz） 1.6 1.4 1.5 6.5 11.5
8 TEST 测试端 0 0 0 0 0
9 Vcc +5V供电 5 5 5 3 3
10 GND 地 0 0 0 0 0
11 YC GND 亮色信号地 0 0 0 0 0
12 SCP-OUT 沙堡脉冲输出 0 1.1 1.1 8.5 27
13 H-OUT 阳光电子学校维修专家认为：行扫描激励输出 0 1.9 1.9 0.9 0.9
*14 H-AFC 阳光电子学校维修专家认为：行AFC滤波脚 0 6.4 6.8 8.5 27
*15 V-SAW 场锯齿波形成脚 0 4.2 4.2 8.5 27
*16 V-OUT 场扫描激励输出 0 5 5 7 7.5
17 H-Vcc 阳光电子学校维修专家认为：行供电端 0 9.3 9.3 5.9 9
*18 FS INPUT 阳光电子学校维修专家认为：行逆程脉冲输入 0 0.28 0 .28 1.1 1.1
*19 Cb 蓝色差输入 0 0.33 0.34 8.6 12
*20 Y-IN 亮度信号输入 0 2 2.4 8.5 12
21 Cr 红色差输入 0 2.3 2.3 8.6 12
22 TV DIG GND 视频数字地 0 0 0 0 0
23 C-IN 色度输入 0 2.1 2.2 8.6 12
24 EXT-IN 外部视频信号输入 0 2.7 2.6 8.5 12
25 DIGI 3.3V 数字3.3V供电 0 3.4 3.4 5.9 9
26 CW-OUT 空脚 0 1.9 1.9 8.6 12
27 ABCL-IN 自动亮度限制输入 0 4.6 4.6 8.5 11.7
28 EW OUT 东西校正信号输出 0 4.2 4.2 8.1 9.9
29 IF-Vcc(9V) 中放9V供电 0 9 9 0.4 0.4
30 TV-OUT 视频信号输出 0 4.6 3.4 3.4 3.4
31 SIF-OUT 伴音中频信号输出 0 1.9 1.8 3.4 3.4
32 EHT IN 高压信号输入 0 4.3 3.9 8.6 9.9
33 M COM/ SIF-IN 上摆头校正信号/伴音中频信号输入 0 2.5 2.5 8.5 12
34 DC NF 内部电路偏置脚 0 2.2 2.2 8.7 10
35 PIF PLL 图像中频锁相环 0 2.5 2.5 8.6 12
36 IF-Vcc(5V) 中放＋5V供电 0 5 5 1.6 1.6
37 S-REG 稳压滤波 0 2.2 2.2 8.5 10.2
38 AUDIO OUT 音频信号输出 0 4.3 4.4 8.5 9.2
39 IF AGC 中放AGC滤波 0 2.6 1.8 8.7 12
40 IF GND 中放地 0 0 0 0 0
41 IF IN 中放输入 0 0.1 0 8 12
42 IF IN 中放输入 0 0.1 0 8 12
43 RF AGC 高放AGC输出 0 4 2.2 7.9 9
44 YC 5V 亮色信号5V供电 0 4.8 4.8 1.6 1.6
45 SVM OUT 速调信号输出 0 2.6 2.7 8.1 12
46 BLACK DET 黑电平延伸检波 0 3.4 2.7 8.7 12
*47 APC FIL APC滤波 0 2.1 2.4 8.6 12
*48 IK-IN 暗电流检测输入 0 0 0 0 0
49 RGB 9V RGB信号9V供电 0 9 9 0.4 0.4
50 R-OUT 红基色输出 0 1.8 2.2 8.5 9.4
51 G-OUT 绿基色输出 0 1.8 2.2 8.5 9.4
52 B-OUT 蓝基色输出 0 1.8 2.2 8.5 9.4
53 RGB GND RGB信号地 0 0 0 0 0
54 GND 地 0 0 0 0 0
55 Vcc 5V 5 5 5 3 3
56 MUTE 静音控制 5 4.9 0 6.6 11
57 SDA1 数据线1 5 4.3 4.3 4.7 9.5
58 SCL1 时钟线1 5 4.3 4.3 5.9 9.5
59 GEOMAG 地磁校正信号输出 2.9 2.8 2.8 6.2 10
60 VT/DG/POWER 调谐电压输出 3.9 4.5 4.5 6.6 11
61 Y/C SELECT 亮度/色度信号选择 0 0 0 6.2 10.8
62 TV SYNC 视频同步信号输入 4.9 4.8 4.3 6.4 11.5
63 RMT-IN 遥控信号输入 4.8 4.8 4.8 6.5 12
64 POWER/SDA3 待机控制脚/数据线3 0 1.7 1.7 5.5 6.3
STR-G9656(N501)
开关电源控制集成电路
引脚功能与维修数据 （在海信TC2918H型机上测定）
引脚
序号
符号
功能 直流电压（V） 对地电阻（KΩ）
待机 无信号 有信号 黑笔接地 红笔接地
1 D MOSFET漏极端子 430 500V以上 500V以上 5.7 ∞
2 S MOSFET源极端子 0 0 0 0 0
3 GND 接地 0 0 0 0 0
4 VCC 电源端子 13 18 18 5.1 ∞
5 OCP 过电流、反馈端子 0.32 1.51 1.51 0.7 0.7

ATMEL244 24C08A (N202)
存储器
引脚功能与维修数据 （在海信TC2918H型机上测定）
引脚序号
符号
功能 直流电压（V） 对地电阻（kΩ）
待机 无信号 有信号 黑笔接地 红笔接地
1 A0 地址0 0 0 0 0 0
2 A1 地址1 0 0 0 0 0
3 A2 地址2 0 0 0 0 0
4 Vss 地 0 0 0 0 0
5 SDA 数据 5 4.4 4.3 4.6 9.4
6 SCL 时钟 5 4.4 4.3 5.9 9.4
7 TEST 测试端 0 0 0 0 0
8 Vcc 电路电源 5 5 5 3 3
CD8256CZ (NA01)
音频功率放大（6W×3通道）集成电路 引脚功能与维修数据 （在海信TC2918H型机上测定）
引脚序号
符号
功能 直流电压（V） 对地电阻（kΩ）
待机 无信号 有信号 黑笔接地 红笔接地
1 IN(W) 重低音音频信号输入 2 2 1.8 8.4 9.8
2 IN(R) 右声道音频信号输入 2 2 1.8 8.4 9.8
3 PRE-GND 地 0 0 0 0 0
4 IN(L) 左声道音频信号输入 2 2 1.8 8.2 9.8
5 MUTE 静音控制 4.3 4.3 0 7.5 13.8
6 RIPPLE FILTER 滤波 6.1 8.2 8.2 6 8
7 MUTE T.C 静音控制 2 2 0 7.1 8.5
8 OUT(L) 左声道音频信号输出 9.6 13 13 2 2
9 Vcc 电源电压输入 18.2 25 25 2.8 2.8
10 POW-GND 地 0 0 0 0 0
11 OUT(W) 重低音音频信号输出 9.7 13 13 2 2
12 OUT(R) 右声道音频信号输出 9.7 13 13 2 2
CD7845GS (N301)
场输出集成电路 引脚功能与维修数据 （在海信TC2918H型机上测定）
引脚序号
符号
功能 直流电压（V） 对地电阻（kΩ）
待机 无信号 有信号 黑笔接地 红笔接地
1 NC 空脚 0 0 0 ∞ ∞
2 GND 地 0 0 0 0 0
3 V-OUT 场扫描输出 0.32 11 11 6.1 18.5
4 VP 泵电源提升端 5.2 27.2 27.2 6.2 ∞
5 REF 参考输入端 0 2.6 2.6 2.9 3
6 V-IN 场锯齿波输入端 0 2.6 2.6 4 4.2
7 Vcc 电源电压输入端 0 27.2 27.2 5 29
8 GUARD 场逆程脉冲输出 0 1.45 1.43 7.7 19
9 NC 空脚 0 0 0 ∞ ∞
10 NC 空脚 0 0 0 ∞ ∞
