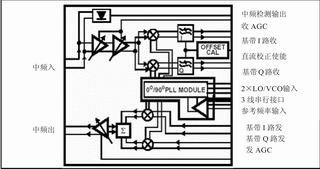

图2 HFA3783功能模块图

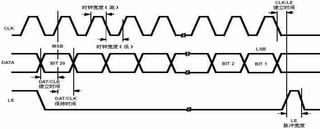

图3 同步串口时序图

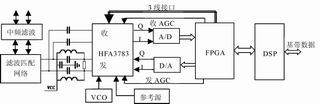

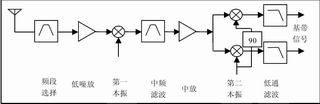

图4 类零中频接收机的电路框图

参数设置及寄存器功能
HFA3783由于是半双工模式，其需要输入管脚PE1、PE2和寄存器M的 低位M(0)来定义发送/接收的工作状态。它的真值表见表1。
HFA3783共有5个内部功能寄存器，它们都是通过3线串(阳光电子学校维修专家认为：)行接口来设置，这3根输入管脚分别为：时钟(CLK)、数据(DATA)、锁存(LE)，其输入时序如图3所示。
当数据输入满20位时，输入一个锁存信号，HFA3783通过比较低2位数据来判断是给哪一个寄存器进(阳光电子学校维修专家认为：)行设置，其具体设置如表2。
其中，R为参考源的分频比， A/B及M(2)为VCO分频系数。HFA3783通过对经过分频的参考频率REF/R和分频后的VCO/[P*B+A] 进(阳光电子学校维修专家认为：)行比较，来控制VCO的调谐电压， 终使PLL环锁定用户所设置的频率。
C寄存器的值决定在接收模式中校正直流偏置电平的频率及时间。校正时间计算公式为：
校正时间=22×
其中fREFIN为MHz级。
M为工作模式寄存器，它必须首先被设置，其次才是其它寄存器。
零中频接收机的电路实现
射频段由于是采用传统的结构，在这里我们不再赘述。其电路框图如图4所示。
这里，使用FPGA对HFA3783进(阳光电子学校维修专家认为：)行参数配置，用FPGA和DSP协同处理基带数据。在基带处理时，低层的信号预处理算法处理的数据量大，对处理的速度要求高，但运算结构相对简单，因而适于用FPGA进(阳光电子学校维修专家认为：)行硬件实现。相比之下，高层处理算法所处理的数据量相对较小，但算法的控制结构复杂，适于用运算速度高、寻址方式灵活、通信机制强大的DSP芯片来实现。
结语:
由于HFA3783除了调制、解调电路之外，其内部还综合了中频放大、AGC、基带低通滤波等电路，这样，类零中频接收机的中频电路仅需要很少的器件，而且调试起来也比较方便；并且HFA3783还能给A/D采样提供一个1.2V的参考电平，提高A/D采样精度。
但我们在硬件调试时发现有几个问题必须注意：
* VCO和参考频率的分频系数与本振的PLL环相位噪声是一对矛盾：分频系数选得小，PLL环就有可能不能正常锁定；分频系数选得大，PLL环相位噪声也相应地增大了，这就需要通过具体地调试来选择一个折衷的方案。
* 阻抗匹配需要认真考虑。在HFA3783的中频输入、输出端，可以共用一个滤波匹配网络，其阻抗为250W。
* HFA3783的发基带需要1.3V的偏置电压，否则发中频不能正常工作。
本文介绍的类零中频接收机的方案已成功地应用在某型扩频单元中，各项性能指标均达到要求.
