SI4205中频IC

                SI4205中频IC

一、什么是IC
如今集成电路（IC）的集成度是越来越高了。字母“I”就是英文Integrated的缩写，意思是使......一体化；“C”就是英文Circuit的缩写，意思是电路。IC就是使某某电路一体化之后，形成的若干单元电路组合在一起的这一个模块。SI4205这个电路集成了若干个单元电路，多少个？我们先看下面。
二、什么是单元电路？

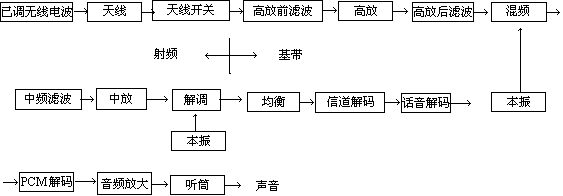

手机就是一台专门加工“电”的机器。这台机器的主要目的是达到一边移动，一边能通话。既然是边走边通讯，就不能让通讯双方之间连上电线，否则一天到晚只看见人们互相埋怨，既然不能通过电线传送信息，就得把信息（**括话音）变成电波从空中传递（传到对方手机），对方手机还要从接收的电波加工到声音，把话音还原出来。只要一次“加工”就OK多好，可惜自然规律又不可能让我们这么容易做到。于是，手机当中的“加工工序”便有了信号流程（如图1所示）：
单元电路就是图1中的方框，每个方框完成自己应做好的事情，具体的实际电路，还要由各种元件、器件组成，是器件还要供上直流电。有些电还不能长期供，于是在供电的半路上还要插入一个“开关”，此“开关”又不能用手来扳动，于是又需要由CPU发出控制信号，而CPU又是一个“能干的傻瓜”，于是又需要由人写好指挥CPU的程序，装到“字库”里，把“字库”与CPU连成一体，需要几十根线，说来说去，手机 终是由写程序的人在控制，机主只能通过键盘启动程序。
三、射频集成电路SI4205当中组合了多少个单元电路？
内有：1。高放，2-3，分别放大GSM、DCS、PCS三个频段的弱信号；
2。解调器2-3，分别解调GSM、DCS、PCS三个频段的已调波；
3。接收本振，解调用，产生与三个频段相配合的本振频率；
4。接收本振的鉴相器；
5。接收本振的可变分频器，用于接受CPU的改变频率的指令。
6。发射中频本振，因为采用offset上变频方式，所以要TX中频本振；
7。发射调制解调器：把TXIQ先调制到发射中频。
8。发射中频锁相环的鉴相器；
9。发射VCO（本振）产生发射已调波；
10。发射VCO的低通滤波器；
11。发射前置放大器，把已调波放大些。
以上1-5点属于收信机，6-11点属于发信机。
啊！终于让我们见到了“全**”的IC，把手机的射频加工全**了！除了放不进去的天线开关、滤波器、功放。采用这种IC的手机有X430、P108、E600、E608、E710等。想起这两年红极一时的V998手机，高放、混频、中频、一本振、二本振，发射VCO、4个低通滤波器均为独立单元电路，占面积可是太大了！
四、射频IC SI4205的外部引脚和原理图
如果SI4205被焊在印刷电路板上，能从外部测到的有28个脚，每边7个，4边共28个。从电路图上看，此IC共有38脚，那么还有10脚到哪去了？根据实测，除了32脚是供电外，其余均为接地端。在三星X430手机中，第32脚在IC左下脚有一个测试点，是直通电源IC的39脚（VRF），即电源IC供入电流的脚。SI4205的电原理图如图2所示。
五.SI4205的三星X430手机射频航空图
航空图是由原理图和元件分布图结合在一起的图,画好以后,因为图上的连线象航空路线,故得此名.在修机时很好用,懂得一些计算机、电子、通讯基本原理的前提下，使用这种航空图修机颇有些春风得意的味道。如图3所示。
六。怎样修采用SI4205的机型？
1。不同步看电流
从按下开机键起，电流表的表现为20mA→70mA→100mA→140mA→100mA→70mA→20mA→(反复10mA→20mA）这表示单片机、收信机都没问题。
2。不同步，测电压
（1）用示波器，测SI4205的28脚、1脚、2脚、3脚有RXIQ信号，直流1.2V,IQ200mV为正常,如果能1.17S测到一次,则单片机、收信机OK。
（2）手机做不到1.17S一跳，则测供电；9脚、32脚，2.8V。
测13MHZ标频；8脚、27脚，0.5PP。
测三线编程：12脚、13脚、14脚，均为2.8V方波。
测量上述点均可，则用“假天线”扎在21脚、20脚看能否同步，能同步。把‘假天线“前移，点到哪里不同步了，哪里就是故障点。利用”假天线“的前提是当地广播信道的信号要比较强，要达到-80dBm以上。
另外，还要测一下标频的控制电压AFC，根据S208手机的测量数据是17S才出1.4V DC，与供电的VOSC是同时同长，根据S308的数据是2.5V。其它机型的AFC表现可用好机测量取得数据，测量好机“三****宝之一”
（3）不通话的检查
插卡，SI4205的4脚、5脚、6脚、7脚会自动出现TXIQ信号，直流1.2V，“毛毛虫”幅度为0.6V，有一个不对均需换下音频IC或输出TXIQ信号的IC。
用频谱仪测23脚，会在900MHZ附近出现发射信号，电压幅度为-27dBm，如无，则换下SI4205。
“假天线”法
可在23脚接上假天线，如可通话，则问题在功放，天线开关、外天线接口等。曾修过一台三星X430手机，以上测量均正常，仍不通话。测功放下中脚RAMP（控制功放电流的电压，来自基带部分），为0V，借功放右下脚的电压一用，发现这个电压也变为0V！于是取下功放。接假天线于SI4205的23脚，拨号，可通话，证明功放是坏的。
总结：
1。以IC为中心的修机方法有很大的通用性。
2。采用SI4205为射频单元“加工”的机型，要检查的点不多。
3。修机要快，采用航空图是个不错的选择，就是画航空图需要一些时间，事先要搞懂“一个系统三个机”。
