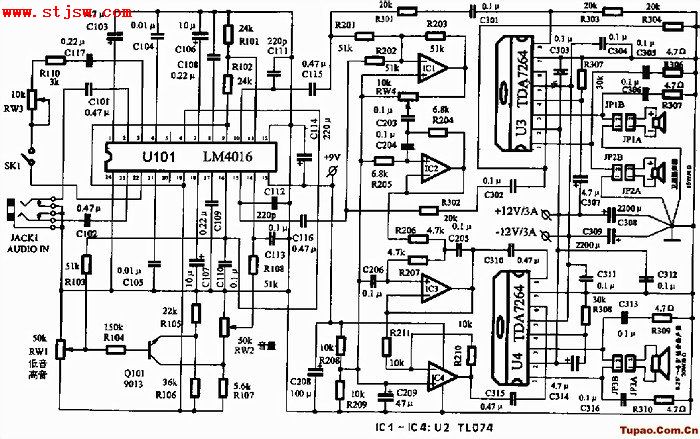

3D多媒体音箱TDA7264+LM4016功放电路图

　　RWI电位器用来对高低音进行提升调节，同时对总音量进行大约10dB的连动调节RW2电位器用来对总音量进行大范围调节，并可将音量调节到零输出。Rw3采用带开关电位器，用来控制环绕声的加入并调节环绕声的加入探度。在这个电路中，特别选择了SGS公司生产的TDA7264双功放IC来担任左右卫星扬声器与低音扩声器的驱动放大器。这是因为TDA7264双功放配只有8只引脚，外围电路很简单，同时它还具有静音功能，可减少开机时的冲击声。在功放电路使用额定输出电流为3A的±12V(平均电压约±15V)电源供电条件下，提供4欧姆卫星扬声器与8欧姆低音扬声器的龋定功率分别为2 x 12W 与24w，其失真度不大于0 5％。前级直流音调Ic与低通电路采用9V稳压电源供电，工作电流约45mA，可以用一只78L09从功放电压部分的正电源直接取得。
