用LM4766制作电子两分频功放及音箱
动手能力较强的音响发烧友，可自己动手，制作出高性能的音响器材。下面介绍一例。
一、电子两分频功放。 前级分频优于功率分频，插入损耗小，分频点可根据扬声器单元性能灵活调节。不过，前级分频电路的优劣决定着电子分频功放的效果。目前，国内业余制作多采用复杂的ＲＣ有源电路作为前级分频，分频曲线陡度均选在１２ｄＢ／ｏｃｔ或２４ｄＢ／ｏｃｔ以上，这样，由于元器件较多，分频精度受影响、调试复杂，业余制作不太方便。其实，有时只需采用一ＲＣ无源分频网络即可，这样，分频点较准确，且具有较好的振幅特性和相位特性。

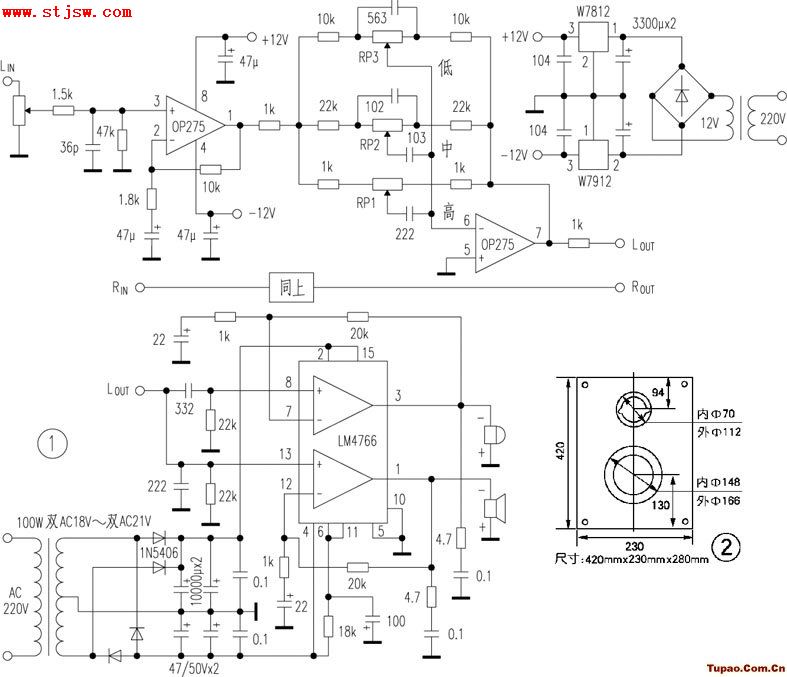

电子两分频功放整套电路由高、中、低音前级处理和ＬＭ４７６６×２功放组成（电路见图１）。
ＬＭ４７６６是美国ＮＳ公司新品，声音丰满厚实，可以弥补中小型音箱声音偏冷的缺点，被誉为有胆机风味的ＩＣ功放，ＬＭ４７６６主要指标如下：工作电压为±１０Ｖ～±３０Ｖ，极限值为±３５Ｖ，故要求变压器次级电压为交流双１８Ｖ至双２２Ｖ之间。连续输出功率为（８Ω）４０Ｗ×２，失真为０．００９％，信噪比为１１２ｄＢ。内部具有过压、欠压及该公司的专利技术——安全区ＳＰＩＫＥ峰值保护，故开／关机时基本上无噪音，为装机提供了方便。ＬＭ４７６６内部是双声道结构，双声道电子分频功放需两只ＩＣ。
制作时注意，电阻均选０．２５Ｗ五色环金属膜电阻，电容以ＣＢＢ、ＭＫＴ为首选，耦合电容选用红色ＷＩＭＡ品种，滤波电容选用１００００μＦ，以红宝石、黑金钢为首选。变压器选用３００Ｗ的环牛供电，环牛有双２０Ｖ主绕组和双１２Ｖ副绕组。双２０Ｖ主绕组可供ＬＭ４７６６×２电子两分频功放板，音调板有四只电位器和整流滤波±１２Ｖ稳压电路，接交流双１２Ｖ即可工作。印板自己动手设计时要注意地线走向，以免引入干扰。
制作完成后，可依以下步骤检查：１．变压器次级电压要为交流２０Ｖ、１２Ｖ，整流滤波后的电压要为±２８Ｖ、±１２Ｖ。２．ＬＭ４７６６的{2}、{15}脚电压为＋２８Ｖ，{4}脚为－２８Ｖ，{11}脚电压为－５Ｖ，其余各脚均为０，运放ＯＰ２７５的{8}、{4}脚电压为±１２Ｖ，其余各脚为０，基本无误后，即可接入喇叭试听。
二、音箱的制作。 一套音响组合，音箱是很重要的，成本要占整套音响系统的５０％，这里推荐一套两分频书架音箱，见图２。喇叭选用合资产“天笛”牌，低音为ＹＤ１６５－８Ｘ（８Ω４０Ｗ），高音为软球顶（８Ω２０Ｗ），音箱板材为１２毫米厚，内涂沥青减振，外喷天蓝色钢琴漆，带网罩。
采用图１功放，与此两分频书架式音箱组合，信号源选用新科２８０影碟机，重放一曲《在那遥远的地方》，高音清脆明亮、穿透力强、低音丰满圆润，柔和耐听，颇有“胆色”。这种电子分频功放层次之清、频响之宽、动态之大、解析力之高、瞬态之佳，是大大出乎意料的，充分展现出了电子分频功放独特、迷人的魅力。
三、摩机方法。 如果认为ＬＭ４７６６功率小，可选用ＴＤＡ７２９４或ＬＭ３８８６代换，性能会进一步提高，音调板也可换用ＬＭ４６１０，前级可加入ＸＲ１０７５音效增强器、ＱＳ７７７９虚拟杜比环绕处理器等。如果想节约成本，也可选用４只ＬＭ１８７５组成电子分频功放，只是ＬＭ１８７５在大功率放音时噪音大一些。
一、电子两分频功放。 前级分频优于功率分频，插入损耗小，分频点可根据扬声器单元性能灵活调节。不过，前级分频电路的优劣决定着电子分频功放的效果。目前，国内业余制作多采用复杂的ＲＣ有源电路作为前级分频，分频曲线陡度均选在１２ｄＢ／ｏｃｔ或２４ｄＢ／ｏｃｔ以上，这样，由于元器件较多，分频精度受影响、调试复杂，业余制作不太方便。其实，有时只需采用一ＲＣ无源分频网络即可，这样，分频点较准确，且具有较好的振幅特性和相位特性。
电子两分频功放整套电路由高、中、低音前级处理和ＬＭ４７６６×２功放组成（电路见图１）。
ＬＭ４７６６是美国ＮＳ公司新品，声音丰满厚实，可以弥补中小型音箱声音偏冷的缺点，被誉为有胆机风味的ＩＣ功放，ＬＭ４７６６主要指标如下：工作电压为±１０Ｖ～±３０Ｖ，极限值为±３５Ｖ，故要求变压器次级电压为交流双１８Ｖ至双２２Ｖ之间。连续输出功率为（８Ω）４０Ｗ×２，失真为０．００９％，信噪比为１１２ｄＢ。内部具有过压、欠压及该公司的专利技术——安全区ＳＰＩＫＥ峰值保护，故开／关机时基本上无噪音，为装机提供了方便。ＬＭ４７６６内部是双声道结构，双声道电子分频功放需两只ＩＣ。
制作时注意，电阻均选０．２５Ｗ五色环金属膜电阻，电容以ＣＢＢ、ＭＫＴ为首选，耦合电容选用红色ＷＩＭＡ品种，滤波电容选用１００００μＦ，以红宝石、黑金钢为首选。变压器选用３００Ｗ的环牛供电，环牛有双２０Ｖ主绕组和双１２Ｖ副绕组。双２０Ｖ主绕组可供ＬＭ４７６６×２电子两分频功放板，音调板有四只电位器和整流滤波±１２Ｖ稳压电路，接交流双１２Ｖ即可工作。印板自己动手设计时要注意地线走向，以免引入干扰。
制作完成后，可依以下步骤检查：１．变压器次级电压要为交流２０Ｖ、１２Ｖ，整流滤波后的电压要为±２８Ｖ、±１２Ｖ。２．ＬＭ４７６６的{2}、{15}脚电压为＋２８Ｖ，{4}脚为－２８Ｖ，{11}脚电压为－５Ｖ，其余各脚均为０，运放ＯＰ２７５的{8}、{4}脚电压为±１２Ｖ，其余各脚为０，基本无误后，即可接入喇叭试听。
二、音箱的制作。 一套音响组合，音箱是很重要的，成本要占整套音响系统的５０％，这里推荐一套两分频书架音箱，见图２。喇叭选用合资产“天笛”牌，低音为ＹＤ１６５－８Ｘ（８Ω４０Ｗ），高音为软球顶（８Ω２０Ｗ），音箱板材为１２毫米厚，内涂沥青减振，外喷天蓝色钢琴漆，带网罩。
采用图１功放，与此两分频书架式音箱组合，信号源选用新科２８０影碟机，重放一曲《在那遥远的地方》，高音清脆明亮、穿透力强、低音丰满圆润，柔和耐听，颇有“胆色”。这种电子分频功放层次之清、频响之宽、动态之大、解析力之高、瞬态之佳，是大大出乎意料的，充分展现出了电子分频功放独特、迷人的魅力。
三、摩机方法。 如果认为ＬＭ４７６６功率小，可选用ＴＤＡ７２９４或ＬＭ３８８６代换，性能会进一步提高，音调板也可换用ＬＭ４６１０，前级可加入ＸＲ１０７５音效增强器、ＱＳ７７７９虚拟杜比环绕处理器等。如果想节约成本，也可选用４只ＬＭ１８７５组成电子分频功放，只是ＬＭ１８７５在大功率放音时噪音大一些。
