常用USB接口的识别及USB接口标准和作用

一、什么是USB？

USB是英文Universal Serial Bus之缩写，中文含义是“通用串行总线”。它是一种应用在PC领域之新型接口技术。早在1995年，就已经有PC机带有USB接口了，但由于缺乏软件及硬件设备之支持，这些PC机之USB接口都闲置未用。1998年后，随着微软在Windows 98中内置了对USB接口之支持模块，加上USB设备之日渐增多，USB接口才逐步走进了实用阶段。

这几年，随着大量支持USB之个人电脑之普及，USB逐步成为PC机之标准接口已经是大势所趋。在主机(host)端，最新推出之PC机几乎100%支持USB；而在外设(device)端，使用USB接口之设备也与日俱增，例如数码相机、扫描仪、游戏杆、磁带和软驱、图像设备、打印机、键盘、鼠标等等。

USB设备之所以会被大量应用，主要具有以下优点：

1、可以热插拔。这就让用户在使用外接设备时，不需要重复“关机à将并口或串口电缆接上à再开机”这样之动作，而是直接在PC开机时，就可以将USB电缆插上使用。

2、携带方便。USB设备大多以“小、轻、薄”见长，对用户来说，同样20G之硬盘，USB硬盘比IDE硬盘要轻一半之重量，在想要随身携带大量数据时，当然USB硬盘会是首要之选了。

3、标准统一。大家常见之是IDE接口之硬盘，串口之鼠标键盘，并口之打印机扫描仪，可是有了USB之后，这些应用外设统统可以用同样之标准与PC连接，这时就有了USB硬盘、USB鼠标、USB打印机，等等。

4、可以连接多个设备。USB在PC上往往具有多个接口，可以同时连接几个设备，如果接上一个有4个端口之USB HUB时，就可以再连上4个USB设备，以此类推，尽可以连下去，将你家之设备都同时连在一台PC上而不会有任何问题(注：最高可连接至127个设备)。但是，为什么又出现了USB2.0呢？它与USB1.1又有何区别？请别急，下面就会谈到了。

二、什么是USB 2.0

目前USB设备虽已被广泛应用，但比较普遍之却是USB1.1接口，它之传输速度仅为12Mbps。举个例子说，当你用USB1.1之扫描仪扫一张大小为40M之图片，需要4分钟之久。 这样之速度，让用户觉得非常不方便，如果有好几张图片要扫之话，就得要有很好之耐心来等待了。

用户之需求，是促进科技发展之动力，厂商也同样认识到了这个瓶颈。这时， COMPAQ、Hewlett Packard、Intel、Lucent、Microsoft、NEC和PHILIPS这7家厂商联合制定了USB 2.0接口标准。USB 2.0将设备之间之数据传输速度增加到了480Mbps，比USB 1.1标准快40倍左右，速度之提高对于用户之最大好处就是意味着用户可以使用到更高效之外部设备，而且具有多种速度之周边设备都可以被连接到USB 2.0之线路上，而且没有需担心数据传输时发生瓶颈效应。

所以，如果你用USB 2.0之扫描仪，就完全不同了，扫一张40M之图片只需半分钟左右之时间，一眨眼就过去了，效率大大提高。

而且，USB2.0可以使用原来USB定义中同样规格之电缆，接头之规格也完全相同，在高速之前提下一样保持了USB 1.1之优秀特色，并且，USB 2.0之设备不会和USB 1.X设备在共同使用之时候发生任何冲突。

另外，在软件方面，Windows是完整之支持USB 1.X，对于USB 2.0，系统可以认出，而且能够好工作，但是USB 2.0并不能充分发挥其性能优势，系统检测到USB 2.0之设备后，会提示说你之USB设备需要优化。现在还没有完全支持USB 2.0之WINDOWS系统，而LINUX、MACOS、BEOS到是走到了前面，都有了相关之软件支持或者系统程序包。不过可以肯定之是，当带有USB 2.0规格之产品出现之时候，Windows会非常快之跟上之。现在WINDOWS XP已经会完全支持USB 2.0设备，不过当系统主板一但支持USB 2.0之时候微软将会很快推出USB 2.0之补丁。所以我们可以说，由于得到INTEL和微软之支持，USB2.0标准已成为下一代周边设备接口之重要趋势。

常用USB接口之识别及USB接口标准和作用

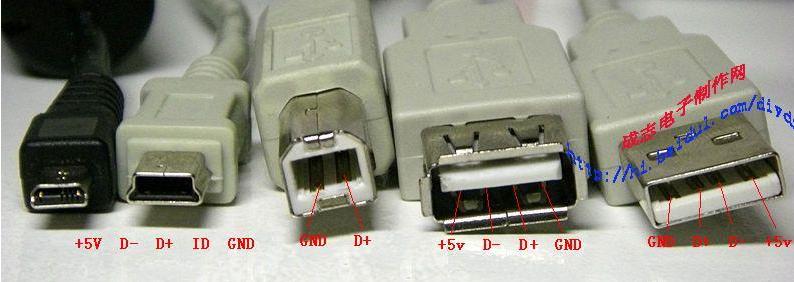

下面贴一张常见之USB接口图片

从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)

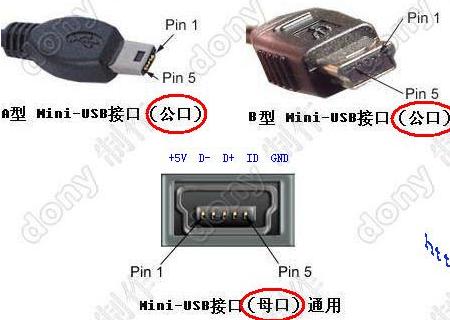

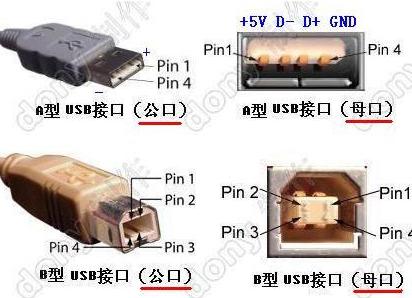

以下是引脚定义

其中ID中之A型与地相连，B型不相连，GND与地相连

其中ID脚在OTG功能中才使用。由于Mini-USB接口分Mini-A、B和AB接口。
如果你之系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚之电平判断是什么样之设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)
如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
这些说明为技术人员总结之，仅供参考。
