电子词典原理分析与维修

在词典中语音信息存储在存储器中，存储的是数字信号，CPU 处理后不能直接还原成声音，在 电路上首先要做的是将数字语音转换成模拟语音，再用功率放大器将信号放大，推动扬声器还原成 声音。我们把实现数字语音转换成模拟语音的电路称为 D/A 转换器，简写为 DAC（系 Digital-Analog Converter 的缩写）。

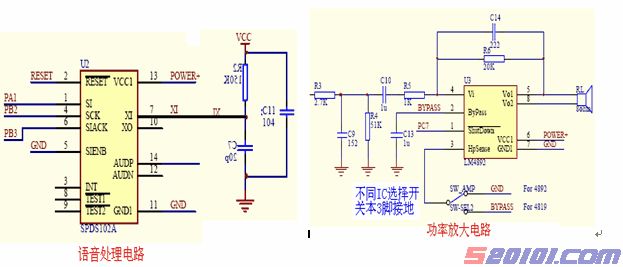

①、 SPDS102A-E 主要功能脚的作用：SPDS102A-E 的 1、4、6 脚是 MCU 输出的到 102A 的发音输入 脚，第 2 脚是复位脚，复位是和复位开关相连，当践作复位键时，就可以把 D/A 转换器内的残留数 据和残留程序进行复位，以免影响下次使用的效果。第 7 脚是外接 RC 振荡电路，由振荡电路提供
102A http://www.073888.com/Article/ShowInfo.asp?InfoID=62')" style="font-weight: bold;color:;cursor:hand;">数据转换的时钟，改变 RC 就可以改变发音的快慢。第 14 脚是 D/A 转换音频信号输出端，输出 后进入后机功放进行放大。第 5、11、16 脚都是接地脚，而 11 脚是数字接地端，影响不大，所以 两种地线没有分开；
javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width='600px';" border="0" />
②、发音工作原理：在词典目录下进入词典界面输入想要查找的单词后，MCU 到 MASKROM 中调 出语音http://www.073888.com/Article/ShowInfo.asp?InfoID=62')" style="font-weight: bold;color:;cursor:hand;">数据如果此单词有语音http://www.073888.com/Article/ShowInfo.asp?InfoID=62')" style="font-weight: bold;color:;cursor:hand;">数据则调出的语音http://www.073888.com/Article/ShowInfo.asp?InfoID=62')" style="font-weight: bold;color:;cursor:hand;">数据暂时的存放在 CPU 的暂存器 RAM 里，并有音标 显示，若此时当按下发音键时，CPU 将从暂存器里调出http://www.073888.com/Article/ShowInfo.asp?InfoID=62')" style="font-weight: bold;color:;cursor:hand;">数据输入到 U2 SPDS102A 进行 D/A 转换，同
时 CPU（41）PC7 脚输出一个低电平控制 U3 LM4892 功放的第（1）脚，使功放电路处于发音状态。 转换后的音频信号由于 SPDS102A（14）、（12）脚输出至 U3 LM4892 的（4）脚输入，经内部功率放 大，由 U3 的第（5）、（8）脚输出推动扬声器还原出声音。
③、发音电路信号流程：当按下发音键，CPU 从 MASKROM 里将此单词http://www.073888.com/Article/ShowInfo.asp?InfoID=62')" style="font-weight: bold;color:;cursor:hand;">数据调出，送到 SPDS102A 进行 D/A 转换，转换后的模拟信号从 SPDS102A 的 14、12 脚输出；14 脚输出信号经过电阻 R43、R4、
C9 组成的滤波网络进行滤波，然后由电容 C10 耦合、R5 衰减送到 U3 LM4892 的 4 脚；经内部功率 放大后由 5、8 脚输出，送到扬声器还原出声音。

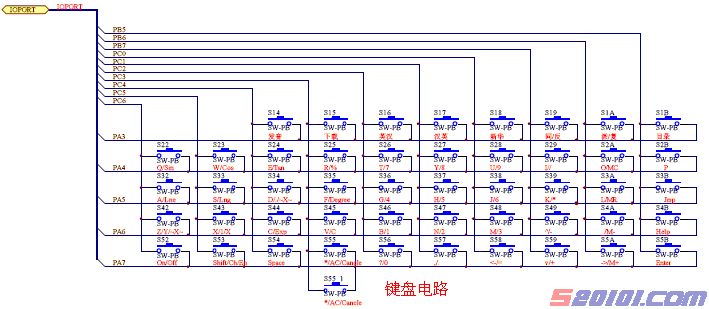

1．7、键盘电路：键盘接口采用行列扫描方式。输入口为 PA…PA7；输出口为 PB5…PB7 和 PC0…PC6。 电路如下图：其中输入口为内部上拉，外部 PCB 电阻无须焊接。工作原理：平时键盘输出口都输出 低电平，当有任意键按下时，键盘输入口产生中断信号。首先，我们读取输入口对应积存器，确定 被按下的键处在那一行；然后针对该行的每一列做一次单独扫描（即对该列对应输出位输出低电平， 其余输出高电平），确定被按下的键所处的列即可。
javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width='600px';" border="0" />
1．8、显示电路：
①http://www.073888.com/Article/ShowInfo.asp?InfoID=2')" style="font-weight: bold;color:#1111EE;cursor:hand;">液晶http://www.073888.com/Article/ShowInfo.asp?InfoID=66')" style="font-weight: bold;color:#F70968;cursor:hand;">显示器(Liquid Crystal Display，简称 http://www.073888.com/Article/ShowInfo.asp?InfoID=2')" style="font-weight: bold;color:#F70968;cursor:hand;">LCD)是电子词典上一个非常重要的部件，是电 子词典与用户视觉沟通的必要条件，它的好坏直接影响电子词典的使用。同时它也是一个比较娇贵 的器件，在我们的维修中 http://www.073888.com/Article/ShowInfo.asp?InfoID=2')" style="font-weight: bold;color:#F70968;cursor:hand;">LCD 的故障大概占到我们所有坏机的一半以上。下面就 http://www.073888.com/Article/ShowInfo.asp?InfoID=2')" style="font-weight: bold;color:#F70968;cursor:hand;">LCD 的显示原理做 一个简单的介绍，并针对 http://www.073888.com/Article/ShowInfo.asp?InfoID=2')" style="font-weight: bold;color:#F70968;cursor:hand;">LCD 显示相关的故障讲讲如何进行快速有效的维修。
http://www.073888.com/Article/ShowInfo.asp?InfoID=2')" style="font-weight: bold;color:#F70968;cursor:hand;">LCD 的基本结构简介：
http://www.073888.com/Article/ShowInfo.asp?InfoID=2')" style="font-weight: bold;color:#1111EE;cursor:hand;">液晶，是一种在一定温度范围内呈现不同于固态、液态，又不同于气态的特殊物质态，它既具 有各向异性的晶体所特有的双折射性，又具有液体的流动性。http://www.073888.com/Article/ShowInfo.asp?InfoID=2')" style="font-weight: bold;color:#1111EE;cursor:hand;">液晶由于它的各向异性而具有的电光 效应，尤其扭曲向列效应和超扭曲效应，所以能制成不同类型的http://www.073888.com/Article/ShowInfo.asp?InfoID=66')" style="font-weight: bold;color:#F70968;cursor:hand;">显示器件。下面就介绍http://www.073888.com/Article/ShowInfo.asp?InfoID=2')" style="font-weight: bold;color:#1111EE;cursor:hand;">液晶的结构 和显示原理：
