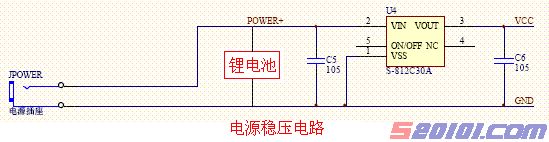

U4 为稳压 IC，其内部相当于一个三端稳压电路，第②脚为http://www.073888.com/Article/ShowInfo.asp?InfoID=2529')" style="font-weight: bold;color:#F70968;cursor:hand;">电源输入脚，第①脚为地线， 第⑤ 脚为开关脚，第④脚为空脚，第③脚为http://www.073888.com/Article/ShowInfo.asp?InfoID=2529')" style="font-weight: bold;color:#F70968;cursor:hand;">电源输出脚。电路如下图:http://www.073888.com/Article/ShowInfo.asp?InfoID=2529')" style="font-weight: bold;color:#F70968;cursor:hand;">电源电压或锂离子电池电压经电
容 C5 虑波后加到送到 U4 的②脚，从③脚输出一个稳定的 3V 电压经电容 C6 虑波后给后级供电。

javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width='600px';" border="0" />
1.2、低压检测电路:
机器在工作时，随着电池电压的逐渐消耗，当电池电压低到一定程度时，就会无法提供给 CPU 正常工作电压，机器就会自动关机。这期间就需要一个电路能够告诉用户电池电量情况，同时提醒 用户需要充电了。电路如右图 POWER+为电池的正端，PA2 为
MCU 电池检测输入端，当供电电压低于低压检测 IC 的设定值 时，低压检测 IC 输出低电平，MCU 检测到此低电平时，由内 部控制器控制显示低电压，在一定时间后机器将自动关机。
javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width='600px';" border="0" />
1.3、复位电路：
复位电路的作用主要是将 CPU 重置归零，按复位的方式来分， 有上电复位和手动复位两种。上电复位即机器装上电池时，机器 自动复位一次，手动复位即机器出现程序混乱或其它原因时，通 过手动的方式将机器重置归零，机器复位一次。同时又有高电平 复位和低电平复位两种。在电子词典电路中，机器采用了低电平 复位的方式，复位脚保持高电平，低电平时机器复位。如右图 C3
为复位电容，RESET 为手动复位开关。当 MCU 上电时通过其内部上拉电阻给电容 C3 进行充电由于电 容两端电压不能突变那么复位端为低电平随着电容的充电复位电压接 VCC 电压 MCU 进行清零复 位，。当由于其它原因机器无法正常启动我们采用手动复位将复位电压强制为零从而 MCU 进行清零 复位。
javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width='600px';" border="0" />
1．4、时钟电路：
TS2100 拥有两组时钟电路，一组是由石英晶体 32.768KHZ 构成的实时时钟，另一组是陶瓷振荡 器系统时钟为 CPU 的主频时钟。在机器待机时 32.768KHZ 晶振提供时间的时序时钟信号；在机器工 作时，陶瓷振荡器提供时序时钟信号，主频接近 2M。
1.5、存储器电路：
在电子词典里常见的存储芯片有三种：MASKROM(Masked Read-Only Memory)掩膜只读存储器， FLASH 闪存和 SRAM（Static Random-Access Memory）静态随机存取器。它们是通过不同的工艺制 造出来的，功能也不尽相同。SRAM 这种芯片也可以任意修改里面的内容，但是在掉电的情况下，它 里面的内容会全部丢失。
通常我们的电子词典里有很多内容，如词典、游戏等很多资料，通常我们把不需要更改的资料 放在 MASKROM 里如朗文词典。需要更改的资料存放在 FLASH 里面，如名片，记事本等。SRAM 里存放 的不是我们通常可以看到的资料、文件，它存放的东西是我们的程序运行时建立的一些临时的标志， 中间http://www.073888.com/Article/ShowInfo.asp?InfoID=62')" style="font-weight: bold;color:;cursor:hand;">数据等。有时候 MCU 里的东西放不了啦，暂时寄存在它这里一下，也可以说是一个中转站。这 个中转站主要是给我们的程序用。如果拿http://www.073888.com/Article/ShowInfo.asp?InfoID=65')" style="font-weight: bold;color:#EE11C2;cursor:hand;">电脑来打比方的话，SRAM 相当于http://www.073888.com/Article/ShowInfo.asp?InfoID=65')" style="font-weight: bold;color:#EE11C2;cursor:hand;">电脑的内存，MASKROM 相
当于光碟，只读不写，FLASH 相当于硬盘，可读可写。

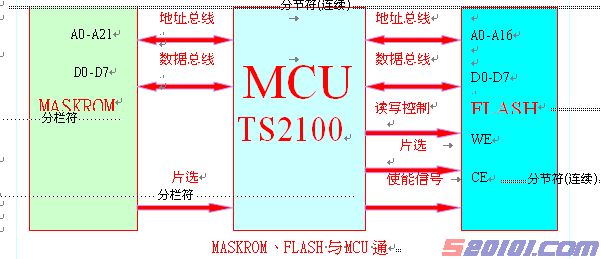

在电子词典里 FLASH 用来存储下载资料、名片、记事本等。而 MASKROM 主要用来存放程序与字 库等资料。与 MCU 通讯与下图：
javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width='600px';" border="0" />
1.6、发音电路：
发音电路是由 U2 SPDS102A、U3 LM4892 与扬声器等组成，U2 是一个 D/A 转换控制电路，LM4892 在电路中主要起到功率放作用电路如下图。
