本维修方法适用于使用AD6521ACA芯片的手机,代表机型有搜豹K88X,吉事达K89X,宝石58x,68x,天龙T99,美辰A801,TCL2188,31+,NOPO840等及其他很多韩机及国产机.

在AD6521ACA芯片中,有两个脚可用于电池电压检测,
隐藏：

即A4与A5脚.其中大多数机器均会使用A4脚作电池电压检测,而A5脚则用于电池ID识别.尽管作用不同,但其内电路几乎一致,都是由一个A/D电路将该脚所接的模拟电压数字化,通过CPU与预设数据进(阳光电子学校维修专家认为：)行比较.由此可知,出现电池电压低故障的原因主要有以下几种:
1.原来预设的数据(即字库内数据)出现紊乱,导致CPU比较时得出错误结论;
2.AD6521内的A/D出现异常,导致不能正确的将该脚所接的模拟电压数字化;
3.外电路异常,如电容漏电,电阻变值,电源芯片出现故障,导致无法将正确的电池电压反映到检测脚.

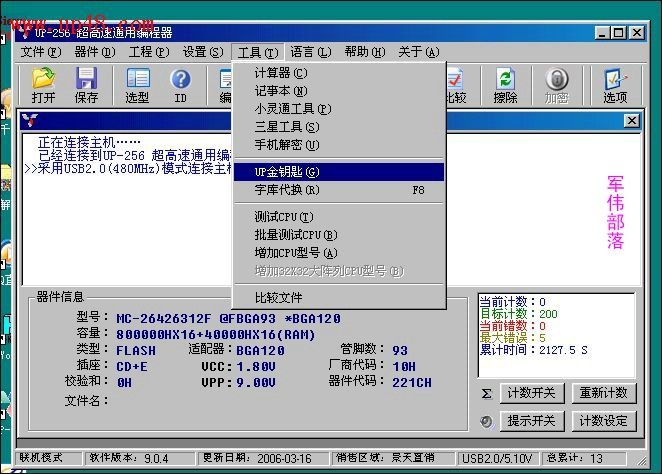

对于第一种情况,由于AD芯片组支持全字库读写,所以可以采用免拆对数据进(阳光电子学校维修专家认为：)行恢复来解决因软件引起的低电问题;

第二种是 常见的,因为AD6521是一个很容易损坏的器件.对于这种故障,当然是要更换AD6521ACA来解决了,由于AD6521ACA的耐高温性能不是很好,在拆装时一定要注意控制好温度和加热时间,以免过热损坏.尽管我提倡直接更换,但还是有一些特殊的情况,可以在检测脚与电池正端连接一个合适的电阻,补充一个额外的电流到AD6521,以满足其对电压的要求,这样就可以在不更换AD6521的情况下达到修复的目的,而且我也有过几台成功的经验.当然,这仅是一个应急的方案,不一定都可(阳光电子学校维修专家认为：)行,仅给大家作为参考.

第三种比较麻烦一点,因其所使用电源芯片不同,如ADP3402,ADP3408,ADP3522,MAX1868等等,电路也有多个变种.在维修时,首先需要了解电路的特点.

常见到的,是使用ADP3408的机型,ADP3408有一个脚连接到AD6521ACA的A4脚,作为电池电压信息的传送,该脚电压随电池电压的变化而变化,当电池电压为3.8V时,该脚电压大约为1.6V.多出现在使用ADP3408的机型中,这种电路出现故障的几率是很低的,主要是注意相关的电容,必要时就换个电源芯片试试.

还有的则是使用两个取样电阻,将电池电压信息馈送到AD6521ACA的A4脚,我所见到的大概这种结构的故障率是 高的了.特别是进水机,其上偏电阻极易被腐蚀阻值变大,或滤波电容出现漏电.处理方法主要是更换相关的阻容元件.
