教你如何配置电冰箱压缩机的启动器和热保护器

在使用修理过的电冰箱压缩机时，会遇到热保护器和启动器与压缩机不匹配的问题，只有选用与压缩机相匹配的热保护器和启动器，才能保证压缩机能正常工作。

由于电冰箱压缩机的损坏大多是因http://www.073888.com/Article/ShowInfo.asp?InfoID=2529')" style="font-weight: bold;color:#F70968;cursor:hand;">电源电压变化超过规定允许范围(有的低于180V，有的超过240V)造成的。为使压缩机不因电压变化而损坏，就必须对热保护器的断开电流及双金属片复位时间进行测试；对重锤启动器进行启动、释放电流测试，找出满足压缩机工况条件的配件。
  javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width='600px';" border="0" />
热保护器的选择

热保护器在电路中的作用是：当压缩机过载时，其过载电流很大，过载电流流经热保护器里的热阻丝，使热阻丝发热，引起碟形双金属片弯曲上翘，断开接触点，切断电流，起到了保护压缩机的作用。挑选热保护器使之与压缩机匹配，就是要使热保护器的断开电流略小于压缩机的保护电流。测量压缩机的保护电流方法是(见图l所示)：将压缩机运转绕组接在165Vhttp://www.073888.com/Article/ShowInfo.asp?InfoID=2529')" style="font-weight: bold;color:#F70968;cursor:hand;">电源上(启动绕组不通电，压缩机在热态下)，这时A表指示的电流即为压缩机的保护电流。
javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width='600px';" border="0" />

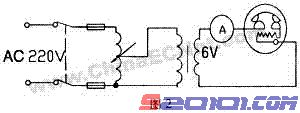

  测热保护器的断开电流方法是(见图2)：在常温下，将调压器输出电压端接在一台功率为20W左右、电压为220V／6V左右的变压器上，将热保护器直接接在变压器6V输出端，用钳型电流表测量热保护器通过的电流并记录通电时间。调节调压器电压改变通过热保护器上的电流。如果热保护器的蝶形双金属片能在5~14秒内断开，则此时通过热保护器上的电流为热保护器的断开电流。如果热保护器的断开电流略小于压缩机的吸合电流，则此热保护器正好与此压缩机匹配，同时还要看热保护器的复位时间。蝶形双金属片复位时间应在2～5分钟，复位时间长对压缩机有好处。如果蝶形双金属片复位时间短，此时压缩机的高压排气端与低压吸气端压差过大，压缩机不能启动，这时通过压缩机绕组的电流非常大，会造成绕组烧坏。通常在常温下，热保护器的断开电流在4A左右时应与100W(1／8HP-1／7HP)左右的压缩机相匹配；热保护器断开电流在4.5A左右时可与120W(1／6HP)左右的压缩机相匹配；热保护器断开电流在5.0A左右时可与145W左右的压缩机相匹配；热保护器断开电流在5.5A左右时可与150W(1／5HP)左右的压缩机相匹配。
  重锤启动器的选择
  javascript:window.open(this.src);" style="cursor:pointer;" onload="javascript:if(this.width>600)this.style.width='600px';" border="0" />
重锤启动器在电路中的作用是：当压缩机接入http://www.073888.com/Article/ShowInfo.asp?InfoID=2529')" style="font-weight: bold;color:#F70968;cursor:hand;">电源时，启动电流会很大，启动器上的线圈产生的电磁力也很大，启动器内的重锤在这个电磁力的作用下移动，使动触点与启动绕组的定触点接触，把压缩机的启动绕组接入电路，压缩机开始运转，图3所示。这时启动电流逐渐下降，当压缩机转数达到同步转数的75~80％时，启动器上的电磁力已不能将重锤吸起，重锤下降使动触点与定触点断开，把启动绕组从电路中断开，重锤启动器则完成了启动任务。在http://www.073888.com/Article/ShowInfo.asp?InfoID=2529')" style="font-weight: bold;color:#F70968;cursor:hand;">电源电压低于允许范围时，启动器的重锤不能被电磁力吸起来，启动绕组不会被接入电路，因而压缩机不能启动，此时通过运转绕组的电流非常大将会烧坏绕组。在http://www.073888.com/Article/ShowInfo.asp?InfoID=2529')" style="font-weight: bold;color:#F70968;cursor:hand;">电源电压太高超过允许范围时，重锤启动器内的动触点会被粘在启动绕组的定触点上，启动绕组不能从电路中断开而被烧坏，这样重锤启动器就不能顺利完成压缩机的启动任务。要选择重锤启动器与压缩机匹配，实际上就是要求重锤启动器在电压低时或电压高时能使压缩机顺利启动。测试重锤启动器与压缩机匹配的方法如下：
